Projekt skele: statički proračun i projektna dokumentacija za Layher i klin-rozeta skele

Izrađujemo projekte skela — projektnu dokumentaciju privremene građevine skele s dokazom mehaničke otpornosti i stabilnosti. Područje rada obuhvaća modularne skele s klin-rozeta spojem (Layher Allround i srodni sustavi), fasadne skele te skele prostornih i nestandardnih 3D geometrija, za koje standardni rasteri i tipske konfiguracije nisu primjenjivi.

Modeliranje provodimo u licenciranom LayPlan CAD-u, nad stvarnim katalogom elemenata, pa projekt uz statički proračun i grafičke priloge sadrži i točnu specifikaciju materijala.

Projekt skele je obavezan

Skela je privremena građevina — nosiva konstrukcija koja preuzima vlastitu težinu, korisno opterećenje radnih podova te djelovanja vjetra i snijega, i koja se u pravilu postavlja na gradilištu u zoni kretanja radnika i trećih osoba. Za svaku skelu izrađuje se projekt s dokazom mehaničke otpornosti i stabilnosti, ovjeren od ovlaštenog inženjera građevinarstva.

Projekt je pretpostavka montaže i uporabe skele: definira dopuštena opterećenja radnih podova, raspored i nosivost sidrenja, uvjete temeljenja te redoslijed montaže i demontaže. Ujedno je podloga za pregled skele prije puštanja u uporabu i sastavni dio dokumentacije zaštite na radu na gradilištu.

"Skela nije oprema, nego nosiva konstrukcija. Kao i svaka druga konstrukcija, mora imati proračunom dokazanu mehaničku otpornost i stabilnost za sva mjerodavna djelovanja i njihove kombinacije."

Konfiguracije koje zahtijevaju samostalnu statičku analizu

Opseg proračuna razlikuje se od slučaja do slučaja. Kada se konfiguracija ne može pokriti tipskim proračunima proizvođača, provodi se samostalna statička analiza cjelokupne konstrukcije. To se odnosi na:

• Nestandardne raspone i visine — polja izvan tipskih dimenzija, velike slobodne visine, promjena rastera po etažama
• Obložene i natkrivene skele — zaštitne mreže, cerade i krovne konstrukcije, koje višestruko povećavaju djelovanje vjetra
• Konzolna i prepuštena polja — istaci, prijelazi preko prepreka, prolazni portali, ovješene skele
• Ograničeno ili netipično sidrenje — pročelja bez mogućnosti bušenja, zaštićena kulturna dobra, staklene ovojnice, konstrukcije bez raspoloživih sidrišta
• Nosive skele i podupiranja — prijenos opterećenja oplate, radni podovi povećane nosivosti, prihvat tereta
• Prostorne i nepravokutne geometrije — zakrivljene plohe, skele oko strojeva, postrojenja i plovila

Normativna osnova

Projekte izrađujemo prema važećim tehničkim propisima i normama, u pravilu:

• HRN EN 12811 — privremene konstrukcije na gradilištu: zahtjevi za radne skele, klase radnih podova i opterećenja
• HRN EN 12810 — fasadne skele od montažnih elemenata: specifikacija proizvoda i proračun
• HRN EN 1991-1-4 (Eurokod 1) — djelovanje vjetra: referentna brzina, kategorija terena, koeficijenti izloženosti i sile na konstrukciju
• HRN EN 1993 (Eurokod 3) — proračun čeličnih konstrukcija, otpornost presjeka i stabilnost elemenata
• Tehnički propis za građevinske konstrukcije i Zakon o gradnji
• Zakon o zaštiti na radu i propisi o zaštiti na radu na privremenim gradilištima

Modularne klin-rozeta skele

Pretežiti dio naših projekata odnosi se na modularne skele s klin-rozeta spojem. U tom su sustavu na vertikalne stupove u pravilnom rasteru navarene perforirane rozete, u koje se horizontale i dijagonale prihvaćaju klinom. Spoj se ostvaruje u do osam smjerova po rozeti i pod proizvoljnim kutom u horizontalnoj ravnini, čime modularni sustav postaje mjerodavan izbor za sve geometrije koje odstupaju od pravokutnog rastera.

Projektiramo za Layher Allround i srodne, međusobno kompatibilne klin-rozeta sustave — Ringscaff, Ringer, Altrad, Peri Up i druge. Uz modularne sustave izrađujemo i projekte:

• fasadnih (okvirnih) skela za pročelja
• pokretnih i stacionarnih radnih platformi i tornjeva
• nosivih skela i podupiranja za oplatne konstrukcije
• zaštitnih konstrukcija, natkrivanja i pješačkih prolaza

Licencirani LayPlan CAD

Skelu modeliramo u LayPlan CAD-u, licenciranom softveru za projektiranje modularnih skela koji radi nad stvarnim katalogom elemenata sustava. Posljedice za naručitelja su sljedeće:

• Izvedivost geometrije. Model se sastavlja isključivo od postojećih kataloških elemenata, čime je isključena konfiguracija koja se na gradilištu ne može montirati.
• Specifikacija materijala. Iz modela se generira popis elemenata po tipu i količini — podloga za ponudu, otpremnicu i kontrolu na gradilištu.
• Kontrola kolizija. Model skele postavlja se preko podloga stvarne građevine ili objekta, pa se preklapanja s istacima, instalacijama i opremom utvrđuju u fazi projektiranja.
• Grafički prilozi za montažu. Tlocrti, presjeci, pogledi i 3D prikazi po razinama, s jednoznačnim rasporedom elemenata.

Fasadne skele

Kod fasadnih skela za obnovu pročelja, energetsku obnovu i sanacije mjerodavna su dva proračunska pitanja: djelovanje vjetra, osobito kod skele obložene zaštitnom mrežom ili ceradom, i nosivost sidrenja u postojeće pročelje, koja u pravilu nije unaprijed poznata.

Projektom obrađujemo raspored i sile u sidrima, potrebna vlačna ispitivanja sidara in situ, prilagodbu rastera erkerima, balkonima i konzolnim istacima te rješenja pristupa, prolaza i zaštite prolaznika ispod skele. Za obnovu pročelja u Zadru pogledajte i članak o javnom pozivu Grada Zadra za sufinanciranje obnove pročelja.

Prostorne 3D geometrije

Kada skela oblikuje trup plovila, zakrivljenu plohu, industrijsko postrojenje ili zvonik, standardno polje prestaje biti primjenjivo: geometrija se mijenja po svakoj razini, a stupovi se moraju provesti između postojećih prepreka uz zadržavanje kontinuiteta radnih podova.

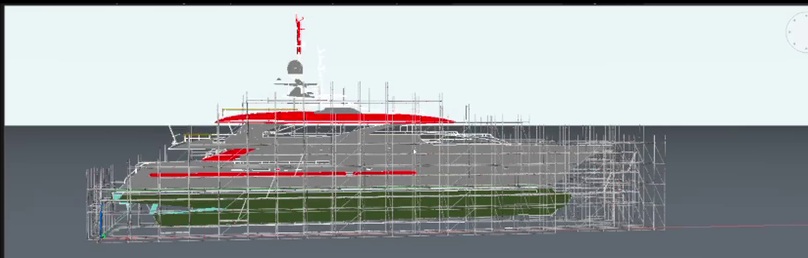

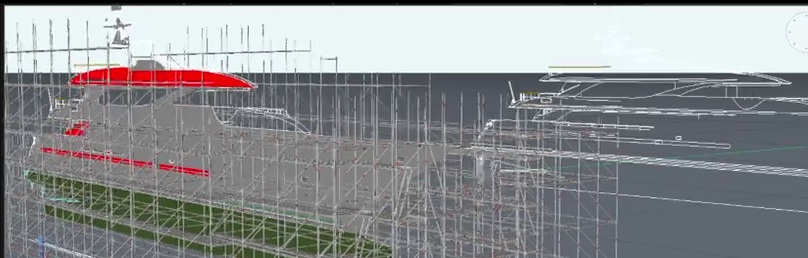

Prikaz u nastavku isječak je iz našeg 3D modela skele oko plovila u brodogradilištu. Skela prati liniju trupa i nadgrađa, spušta se do razine doka i na svakoj razini osigurava kontinuirani radni pod uz oplatu, u cijelosti složena od kataloških klin-rozeta elemenata.

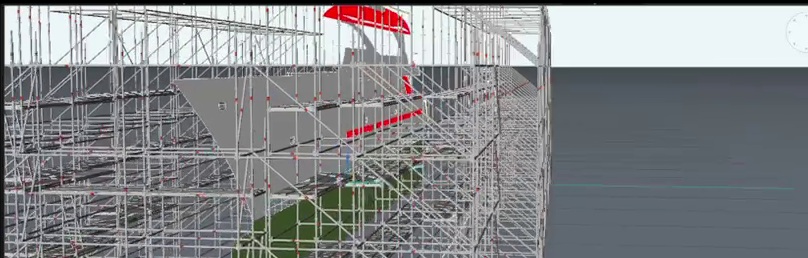

Na modelu je vidljiva bitna razlika u odnosu na fasadnu skelu: riječ je o prostornoj konstrukciji, a ne o nizu ravnina. Radni podovi prate zakrivljenost trupa, raster se mijenja po visini, a stabilnost se osigurava dijagonalama i spregovima u tri smjera, budući da sidrenje u pročelje ovdje nije raspoloživo.

Isti pristup primjenjujemo i na:

• skele oko zakrivljenih i dvostruko zakrivljenih ploha
• industrijska postrojenja, rezervoare, silose i dimnjake
• mostove, vijadukte i potporne konstrukcije
• zvonike, tornjeve i sakralne građevine, često uz konzervatorska ograničenja sidrenja
• skele u unutrašnjosti — atriji, dvorane, prostorna podupiranja stropova

Tijek izrade projekta

1. Ulazni podaci. Nacrti građevine ili objekta, fotodokumentacija postojećeg stanja, raspoloživi sustav skele, predviđena namjena i opterećenje radnih podova, ograničenja sidrenja i pristupa.
2. Geometrija i koncept. Izrada 3D modela u LayPlan CAD-u nad dostavljenim podlogama te usuglašavanje rastera, razina i pristupa s naručiteljem i izvođačem montaže.
3. Statički proračun. Dokaz mehaničke otpornosti i stabilnosti: analiza opterećenja i kombinacija, proračun nosivih elemenata, provjera temeljenja i sidrenja.
4. Grafički prilozi i specifikacija. Tlocrti, presjeci, pogledi, detalji sidrenja i temeljenja te popis elemenata po tipu i količini.
5. Isporuka. Ovjeren projekt s izjavom projektanta, u digitalnom i tiskanom obliku, uz tehničku podršku tijekom montaže i pri izmjenama konfiguracije.

Rok izrade utvrđuje se prema složenosti geometrije i cjelovitosti ulaznih podloga. Nakon uvida u dokumentaciju dostavljamo ponudu s fiksnom cijenom i rokom.

Za koga izrađujemo projekte

• Izvođače i podizvođače koji izvode montažu skele
• Tvrtke za najam skela, kojima projekt prati ponudu i isporuku materijala
• Brodogradilišta i servise plovila — skele oko trupa i nadgrađa, u dokovima i na vezu
• Industriju — remonti postrojenja, rezervoari, silosi, dimnjaci
• Upravitelje zgrada i zajednice suvlasnika kod obnove pročelja
• Investitore i nadzorne inženjere kojima je potrebna neovisna provjera predložene konfiguracije

Ovlašteni smo za projektiranje građevinskih konstrukcija, sa sjedištem u Zadru, a projekte skela izrađujemo za područje cijele Hrvatske. Više o uslugama projektiranja i nadzora dostupno je na stranici Projektiranje i nadzor.
